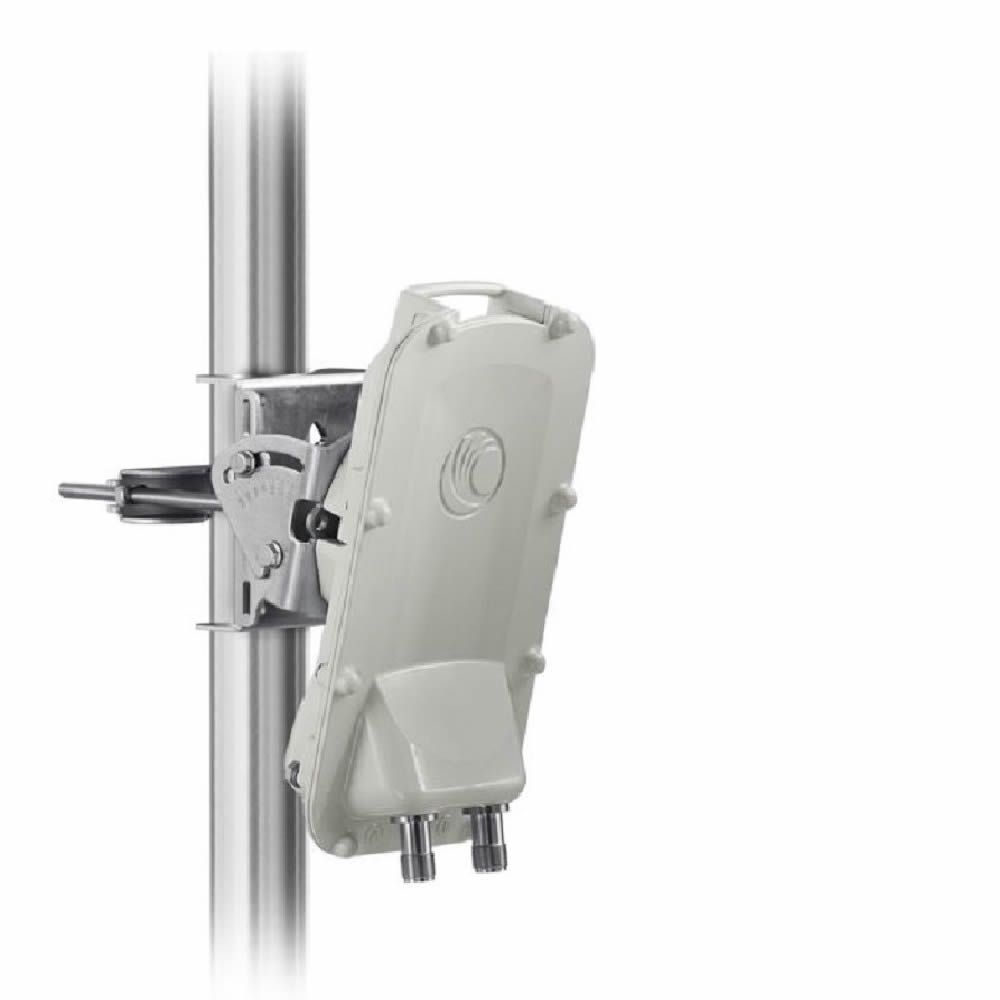

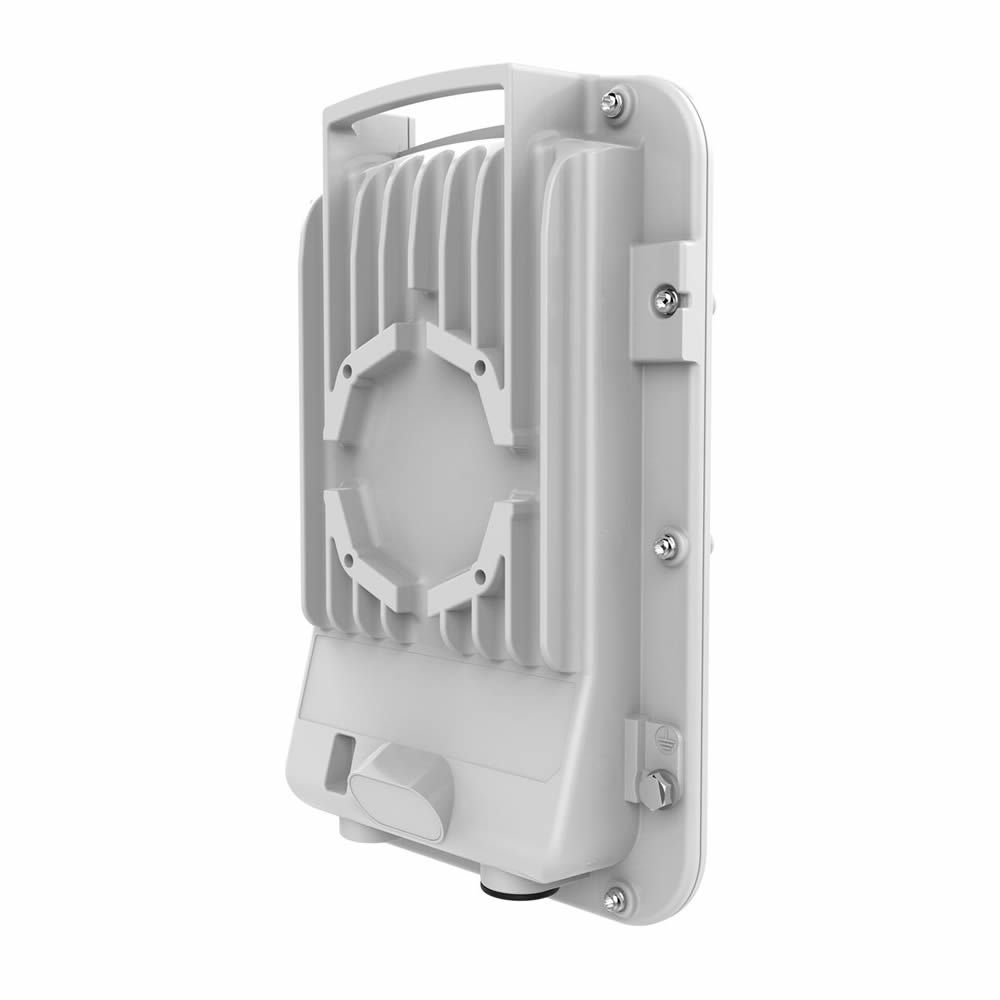

Cambium Networks PTP550

REDES CAMBIUM PTP550

Descrição:

solução de throughput Gigabit ponto a ponto baseada em 802.11 ac Wave 2 operando em espaço sem fio de 5 GHz, atendendo às necessidades usando a capacidade gigabit para soluções de backhaul de alta velocidade em aplicações de médio e longo alcance. A solução PTP 550 extrai seus atributos dos produtos Ponto a Ponto da Cambium Networks.

Especificações Técnicas:

MODELO: PTP 550 Conectorizado PTP 550 integrado

BANDAS RF: Operação de banda larga de 5,1 a 5,9 GHz (frequências permitidas e bandas são ditadas por regulamentos de cada país) 5170 – 5320 MHz, 5520 – 5980 MHz.

NÚMERO DE RÁDIOS: Dois (2) rádios independentes 2×2: 2 (cada 2 fluxos), 4 fluxos no total (4X4 MIMO).

TAMANHOS DO CANAL: Canais duplos independentes, cada canal configurável como 10, 20, 40 e 80 MHz.

EFICIÊNCIA ESPECTRAL: 8,5 bps / Hz máximo

POTÊNCIA MÁXIMA DE TRANSMISSÃO: Até 26 dBm

GANHO DO SISTEMA: Até 173 dB com antena integrada

MODULAÇÃO: MCS 0 a MCS 9 (256 QAM 5/6)

DUPLEX SCHEME Time Division Duplex (TDD):

Múltiplos ciclos de serviço de transmissão / recepção

Painel plano integrado ANTENNA: 23 dBi Conectorizado: Antenas de polaridade única ou dupla usando 2xN-type conectores

RANGE Até 122 milhas (200 km), Razão UL / DL com suporte 50:50, 70:30 e 75:25

Criptografia AES de 128 bits em conformidade com FIPS 197 de segurança Recuperação de modo de fábrica

LATÊNCIA 3 ms uma direção

CLASSIFICAÇÃO DO PACOTE: Camada 2 e Camada 3 IEEE 802.1p, prioridade Ethernet, VLAN

QUALIDADE DE SERVIÇO: 3 Nível de QoS TAMANHO MÁX. DO PACOTE 1700 bytes

TDD Sync suporta CMM5 e cnPulse Porta I / O 1 Gigabit FLEXÍVEL: Entrada de alimentação de dados + PoE1 porta SFP (fibra monomodo, fibra multimodo e cobre)

GERENCIAMENTO DE SISTEMA: Suporte ao gerenciamento de pilha dupla IPv6 / IPv4 SNMPv2 e SNMPv3, https, WPA-PSK2 Analisador de espectro online (sem impacto no tráfego de carga útil) cnMaestro suportado.

INSTALAÇÃO: Alinhamento eletrônico integrado usando GUI no rádio para auxiliar na instalação.

DIMENSÕES Unidade externa integrada (ODU):  Largura 305 mm (12 “), Altura 305 mm (12”), Profundidade 68 mm (2,2 “) ODU conectada: Largura 185 mm (7 “), Altura 278 mm (11”), Profundidade 88 mm (3,5 “)

TEMPERATURA DE OPERAÇÃO: -40 ° F a + 140 ° F (-40 ° C a + 60 ° C), incluindo radiação solar

PROTEÇÃO CONTRA INTRUSÃO DE ÁGUA: IP66 e IP67

VELOCIDADE DE VENTO SOBREVIVÊNCIA: 200 mph (322 km / h)

FONTE DE ALIMENTAÇÃO: Injetor de energia CA: 32 ° a 104 ° F (0 ° a + 40 ° C); 30 W, 56 V

Dimensões: Largura 5,2 “(132 mm), Altura 1,4” (36 mm), Profundidade 2”(51 mm).

CONSUMO DE ENERGIA 30 W máximo (típico 22 W).

PROTEÇÃO E SEGURANÇA UL 60950-1 / 22; IEC 60950-1 / 22; EN60950-1,22; CSA-C22.2 No.60950-1 / 22; Aprovação do CB com todos os Desvios Nacionais

RADIO 5.x GHz: FCC Parte 15E; RSS 247 Edição 2; EN 302 502; EN 301 893

EMC US Parte 15B, Canadá RSS-GEN, Europa – EN 301 489-1 e -17

Características:

Cada rádio PTP 550 é envolto em uma caixa de metal resistente com classificação IP66 / 67, que protege o rádio de condições extremas e radiação solar.

ALINHAMENTO DA ANTENA: A GUI do “alinhamento eletrônico” fornece ao instalador uma maneira precisa e confiável de instalar PTP 550.

Cada canal pode ter largura de banda de canal independente que fornece flexibilidade

na seleção de canal, seleção de banda e requisitos de transferência de endereço. Usando

dois canais de 80 MHz, o PTP 550 atinge 1,4 Gbps.

Seleção Dinâmica de Canal (DCS): Com a Seleção Dinâmica de Canal, os sistemas PTP 550 otimizam constantemente o canal de operação para maximizar a confiabilidade e o desempenho do link. Respondendo para o ambiente de interferência de rádio, o PTP 550 irá procurar o mais claro espectro e mova-se para ele perfeitamente. O cliente se beneficia da melhor taxa disponível de transferência com espectro limitado nos ambientes mais desafiadores
